什么是無功補償：無功補償，全稱無功功率補償，是一種在電力供電系統中起提高電網的功率因數的作用，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境的技術。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。合理的選擇補償裝置，可以做到最大限度的減少電網的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。

無功補償常用的方法

無功補償從大方面來說分為無源無功補償和有源動態無功補償。

無源濾波補償

產品采用智能無功控制技術來實現濾波補償回路的自動控制投切。濾波補償回路由濾波電容器和濾波電抗器組成，對諧波形成低阻抗，讓諧波流入濾波器；同時在基波產生無功功率進行補償；從而達到諧波治理和補償無功提高功率因數的雙重效果。

濾波回路由濾波電容器、濾波電抗器串聯組成，在基波頻率時產生無功功率，根據要求達到的功率因數設計濾波補償回路的容量和數量；保護功能齊全，具有短路保護、過欠壓保護、過流保護、缺相保護等，運行可靠性高。

抗諧波補償

產品采用智能無功控制技術來實現抗諧波補償回路的自動控制投切。抗諧波補償回路由濾波電容器和抗諧波電抗器組成，對諧波形成高阻抗，防止諧波流入補償裝置；同時在基波產生無功功率進行補償；從而達到諧波治理和補償無功提高功率因數的雙重效果。

智能型無功控制器，可按系統缺少的無功功率和功率因數等方式進行自動投切，適合不同特殊場合的控制，可實時顯示所有電氣參數、進行諧波分析。抗諧波回路由濾波電容器、抗諧波電抗器串聯組成，在基波頻率時產生無功功率，根據要求達到的功率因數設計濾波補償回路的容量和數量。

 該裝置是針對用戶配電系統實際情況而專門設計的，廣泛應用于電網中非線性負荷的領域，如整流、變頻調速、中頻加熱、冶金電解、化學電解、光伏產業等電力電子設備的工業領域；電氣化鐵道、地下鐵道、無規電車等交通領域；廣播、郵政、通訊、對諧波干擾敏感的IT產業領域；以及對電能質量要求嚴格的會展中心、商業大廈等場所 。

無源動態無功補償裝置

該裝置是晶閘管控制投切的全自動化、數字化、智能化的產品，實時跟蹤補償無功功率并抑制諧波，解決了傳統的無功補償裝置無法實時改善配電質量的問題，控制系統基于大規模、高速集成芯片數字信號處理技術，實現動態實時補償，可使所需投切電容電抗組的時間≤20ms，特別適合快速變化的沖擊性負荷主電路控制為等壓零電流快速投切，無投切涌流、無電壓閃變、無操作過電壓，采用電子開關投切電容電抗工作電路，無機械磨損，無噪聲，無暫態過渡過程的優點，補償方式可根據三相平衡或不平衡負荷特性選擇三相共補或三相分補或三相共補與分補相結合。

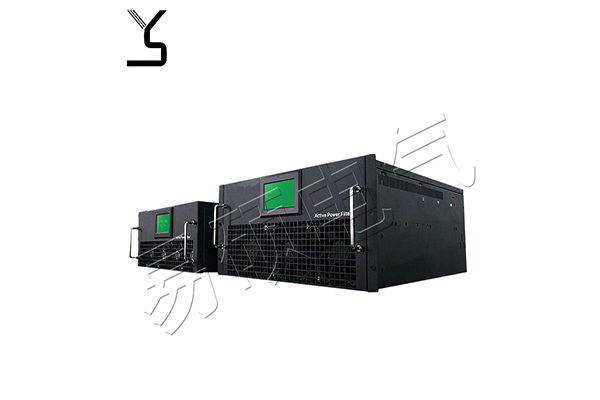

靜止無功發生器SVG

靜止無功發生器（Static VAR Generator,簡稱 SVG）是柔性交流輸電技術的主要裝置之一，屬于并聯型動態無功補償裝置。它能夠發出或吸收無功功率，并且輸出可以變化以控制電力系統中的特定參數。在配電網中，將小容量的 SVG 安裝在某些特殊負荷（如電弧爐、地鐵等沖擊性和整流性負荷等）附近，可以顯著地改善負荷與公共電網連接點處的電能質量，主要功能是提高功率因數、克服三相不平衡，消除電壓閃變和電壓波動等。

將電壓源型逆變器，經過電抗器并聯在電網上。電壓源型逆變器包含直流電容和逆變橋兩個部分，其中逆變橋由可關斷的半導體器件 IGBT 組成。工作中，通過調節逆變橋中 IGBT 器件的開關，可以控制直流逆變到交流的電壓的幅值和相位，因此，整個裝置相當于一個調相電源。通過檢測系統中所需的無功，可以快速發出大小相等、相位相反的無功，實現無功的就地平衡，保持系統實時高高率因數運行。
