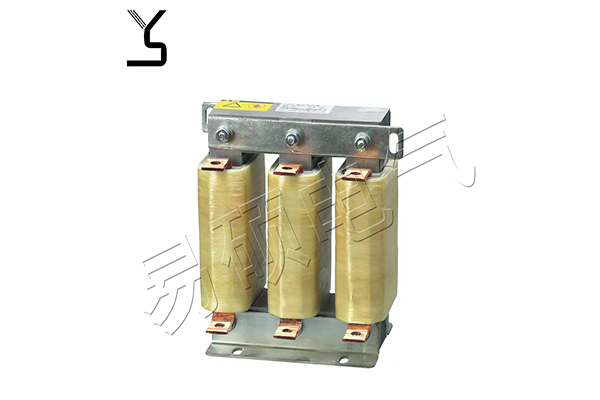

輸出電抗器的使用說明：為了增加變頻器到電機之間的距離可以適當加粗電纜，增加電纜的絕緣強度，盡量選用非屏蔽電纜。輸出電抗器的特點： ①適用于無功補償和諧波的治理； ②輸出電抗器主要作用是補償長線分布電容的影響，抑制輸出諧波電流； ③有效地保護變頻器和改善功率因數，能阻止來自電網的干擾，減少整流單元產生的諧波電流對電網的污染。

輸入電抗器：它的作用是限制變流器換相時電網側的電壓降；抑制諧波以及并聯變流器組的解耦；限制電網電壓的跳躍或電網系統操作時所產生的電流沖擊。當電網短路容量與變流器變頻器容量比大于33:1時，輸入電抗器的相對電壓降，對單象限工作為2%，四象限為4%。當電網短路電壓大于6%時，允許輸入電抗器運行。對于12脈動整流單元，至少需要一相對電壓降為2%的網側進線電抗器。輸入電抗器主要應用于工業/工廠自動化控制系統中，安裝在變頻器、調速器與電網電源輸入電抗器之間，用于抑制變頻器、調速器等產生的浪涌電壓和電流，最大限度的衰減系統中的高次諧波及畸變諧波。

輸入電抗器的特點： ①適用于無功功率補償和諧波的治理； ②輸入電抗器用來限制電網電壓突變和操作過電壓引起的電流沖擊；對諧波起濾波作用，以抑制電網電壓波形畸變； ③平滑電源電壓中包含的尖峰脈沖，平滑橋式整流電路換相時產生的電壓缺陷。

限流電抗器：限流電抗器一般用于配電線路。從同一母線引出的分支饋線上往往串有限流電抗器，以限制饋線的短路電流，并維持母線電壓，不致因饋線短路而致過低。

消弧線圈：消弧線圈廣泛用于10kV-63kV級的諧振接地系統。由于變電所的無油化傾向，因此35kV以下的消弧線圈現很多是干式澆注型。

阻尼電抗器：（通常也稱串聯電抗器）與電容器組或密集型電容器相串聯，用以限制電容器的合閘涌流。這一點，作用與限流電抗器相類似濾波電抗器濾波電抗器與濾波電容器串聯組成諧振濾波器，一般用于3次至17次的諧振濾波或更高次的高通濾波。直流輸電線路的換流站、相控型靜止補償裝置、中大型整流裝置、電氣化鐵道，以至于所有大功率晶閘管控制的電力電子電路都是諧波電流源，必須加以濾除，不讓其進入系統。電力部門對于電力系統中的諧波有具體規定。

平波電抗器：平波電抗器用于整流以后的直流回路中。整流電路的脈波數總是有限的，在輸出的整直電壓中總是有紋波的。這種紋波往往是有害的，需要由平波電抗器加以抑制。直流輸電的換流站都裝有平波電抗器，使輸出的直流接近于理想直流。直流供電的晶閘管電氣傳動中，平波電抗器也是不可少的。平波電抗器在整流電路中是個重要元件，在中頻電源中主要作用是： ①限制短路電流，（逆變晶閘管換相時同時導通相當于整流橋負載直接短路）沒有電抗器就直接短路。 ②抑制中頻分量對工頻電網的影響。 ③濾波作用（整流電流帶有交流成分；高頻交流不易通過大電感）使 整流輸出波形連續，如不連續，就會出現電流為零的時間，這時逆變橋停止工作，造成整流橋開路的現象。 ④并聯逆變電路的輸入功率有無功分量的吞吐，逆變橋的輸入電路中必定有儲能的元件電抗器。

電抗器的安裝要點 線路電抗器的額定電流較小，通常都作垂直布置。各電抗器之間及電抗器與地之間用支柱絕緣子。中間一相電抗器的繞線方向與上下兩邊的繞線方向相反，這樣在上中或中下兩相短路時，電抗器間的作用力為吸引力，不易使支柱絕緣子斷裂。
