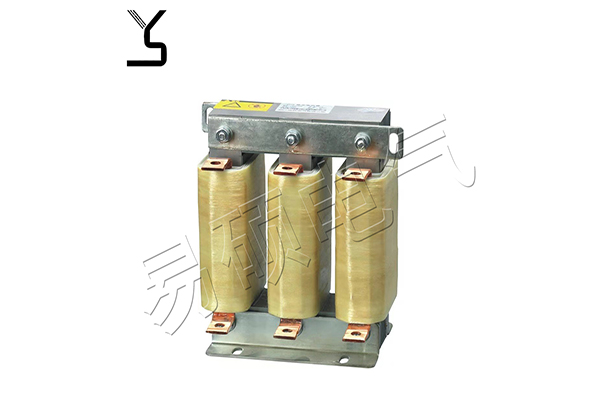

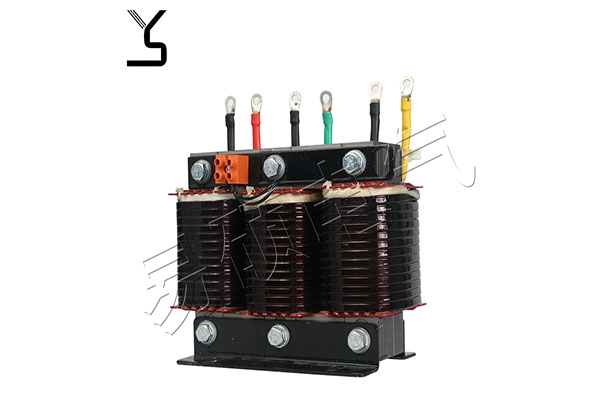

三相濾波電抗器用于低壓濾波柜中，與濾波電容器相串聯，調諧至某一諧振頻率，用來吸收電網中相應頻率的諧波電流。低壓電網中有大量整流、變流、變頻裝置等諧波源，其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。濾波電抗器與電容器相串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因數，對于系統的安全運行起到了較大的作用。

一、結構特點

1.該濾波電抗器分為三相和單相兩種，均為鐵心干式;

2.鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化;

3.線圈采用多根H級漆包扁銅線繞制，排列緊密且均勻;

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，上部鐵軛與下部芯柱間的間隙分為可調型與不可調兩種;

5.電抗器的夾件、緊固件等采用非磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果;

6.外露部件均采取了防腐蝕處理，引出端子采用了鍍錫銅管端子。

二、使用環境

1.海拔高度在2000m以下;

2.環境溫度不超過40℃;

3.相對濕度不超過90%;

4.無劇烈震蕩和沖擊振動的場所。

5.環境空氣中，不得含有腐蝕金屬和破壞絕緣的有害氣體及可燃?xì)怏w或塵埃，使用時，不得使電抗器受到水、雨、雪的侵蝕;

6.周圍環境應有良好的通風條件，若裝在柜內，應加裝通風設備。
