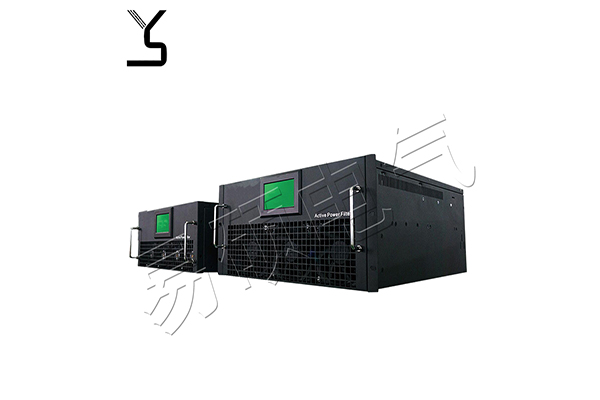

無功補償裝置的匹配原則：

1．低壓補償裝置回路數的選擇

在補償容量確定的情況下，補償的回路數分得越多，每一回路的補償容量越小，補償效果越好，但投資越大，設備的造價越高，產品的性價比越差。同時電容器分的組數越多，與系統發生諧振的機率越大，因此《并聯電容器裝置設計規范》GB50227-1995規定電容器分組容量應根據加大單組容量，減少組數的原則確定。當分組電容器按著各種分組容量組合運行時，不得發生諧振。

通常根據最小負荷波動特點確定單支路補償的容量，從而確定補償回路數。0.4KV系統的戶外補償箱一般選擇2～4路，戶內補償柜一般選擇4～10路，高壓補償一般1-4路，補償的回路數越多，在存在諧波的情況下與系統產生諧波諧振的機率越大，因此，在保證投切精度的情況下，以選則的回路越少性價比越高。

2．投切開關的選擇

低壓無功補償裝置分三種開關（接觸器、無觸點開關、復合型智能開關）投切電容器。

接觸器開關的特點：投切電容時沖擊電流大、有燃弧，開關壽命短（一般小于１萬次），但通流時功耗低，比較適合負荷基本不波動或波動很不頻繁的場合。

無觸點開關的特點：過零點投切電容、無涌流，電容器切除時無過電壓，開關壽命長、電容器無需放電可再次投入，但通流時有一定的功耗，比較適合特別頻繁波動的場合。

復合開關：過零點投切電容、電容器投入時無涌流，切除無過電壓產生、開關壽命較長（大于50萬次）、功耗小，投切速度介于接觸器和無觸點開關之間。復合開關是一種將雙向晶閘管與接觸器并聯運行的開關形式，其配備控制電路，使開關投入時晶閘管先投入，開關切除時晶閘管后切除，實現無電弧投切；正常運行時，由接觸器承載電流。

高壓無功補償裝置投切電容器開關要求即有一定的分斷能力，又有較高的機械壽命，且開關在投入電容器時觸頭彈跳小，不得有過長的預擊穿。因此，永磁式電容器投切開關成為高壓電容器投切開關的理想選擇。CEMCS智能一體化戶內永磁式電容器投切開關是集現代新型開關制造技術，現代智能網絡通訊控制技術的新型戶內開關，操作機構采用高可靠性能的雙線圈雙穩態永磁機構，取消了傳統的機械脫扣和鎖扣裝置，零件數較傳統機構減少了70％以上，可靠性大大提高。主回路采用先進的固封絕緣技術，真空滅弧室固封在極柱內，防污穢及防凝露強，是一種小型化﹑無污染的綠色環保產品。由于采用永磁機構，機械壽命長，可靠性高，特別適合頻繁操作的場所。

3．電容器投切的依據

通常的控制目標為：功率因數、無功功率、無功電流、電壓。根據具體情況，以使變壓器及配網容量釋放zui大為主要目的，使變壓器及電網的損耗達到最低為主要目標，所以電壓不應該成為控制目標。以功率因數為檢測量，缺點是輕載時容易產生投切振蕩，重載時補償不充分；以無功電流為檢測量，無功功率為控制目標，無功上下限可根據系統的負荷特點設定，可使系統的功率因數提高到最佳的狀態。
