區別：靜止無功發生器SVG是靜態無功補償設備，是用來提高系統功率因數的；而有源濾波器APF是諧波補償設備，是用來消除系統內的諧波的。這是這兩者最重要的區別。

聯系就是：兩者都可以組合在一起使用，在補償無功功率的同時，還可以對系統內的諧波電流進行一定抑制。

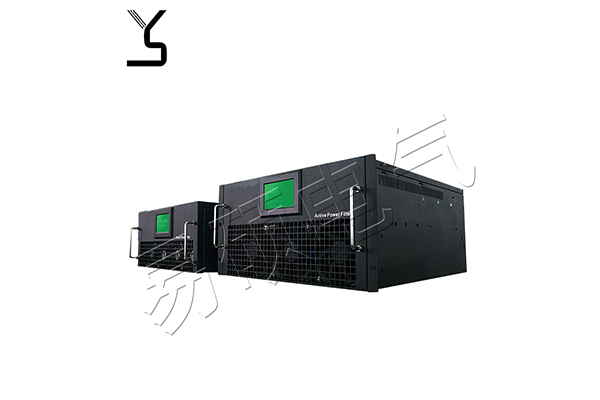

簡單來講（用大白話說）：有源濾波器APF主要是進行濾波功能。靜止無功發生器SVG主要是進行無功補償。如果有諧波，SVG需要配濾波器進行。SVG的好處是容量可以做的比較大一些。APF，一般有50A,100A，150A不等。APF對系統要求比較高。如果你系統里面已經有電容器的存在，那么APF就比較容易損壞（這絕對是經驗之談）。但是可能系統又需要無功，因此就需要比較精密計算和仿真。

注意事項：

（1）靜止無功發生器SVG和有源濾波器APF與配電系統有2個接入點A和B，A點為電源電壓采集點和輸出補償電流的輸送點，B點為線路電流信號采集點，這兩個點必須在配電母線的同一處位置，以確保配電系統的補償效果和安全可靠性。

（2）靜止無功發生器SVG和有源濾波器APF的線路電流信號采集點B是通過專用電流互感器來采集電流信號的，專用電流互感器不可與其他功能混用。

（3）對于新建機房供配電系統應在設計低壓配電柜柜列時就在需要補償接入點位置預留SVG和APF補償柜，可通過預先設置空柜和預留母線補償接入點的方法為SVG和APF設備的安裝提供條件，解決好配電柜與SVG和APF模塊裝置的整合問題。

（4）對于老機房配電系統節能改造增設SVG和APF裝置，如母線補償?shù)腁、B接入點離開SVG和APF裝置有一定遠的距離，可通過電纜連接實現，但要注意接入A點的電力電纜的截面必須滿足SVG和APF的安裝容量對電纜載流量的要求，接入點B的信號電纜必須采用屏蔽信號電纜，其截面不可小于2.5平方毫米。

（5）與SVG和APF連接的A點斷路器對于新建機房應在預留SVG和APF補償柜空柜內預留好，對于老機房配電系統節能改造，應在母線補償A點處增設斷路器；斷路器的容量應滿足SVG和APF的安裝容量的要求。

（6）與SVG和APF連接的B點三相電流互感器對于新建機房應在預留SVG和APF補償柜空柜內預留好，對于老機房配電系統節能改造，應在母線補償B點處增設電流互感器；電流互感器的變比應與SVG和APF的安裝容量匹配。
