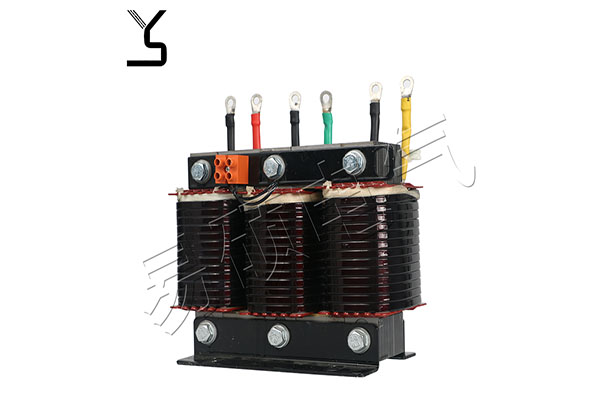

電抗率是指串聯電抗器額定容量占電容器的額定容量的百分比或串聯電抗器的感抗Xln占電容器容抗Xcn百分比。

電抗率的選取還需要視諧波背景而定：

1電容器裝置接入處的背景諧波為3次

   1）3次諧波含量較小，可選擇0.1%～1%的串聯電抗器，但應驗算電容器裝置投入后3次諧波放大是否超過或接近國標限值，并且有一定的裕度。

   2）3次諧波含量較大，已經超過或接近國標限值，選擇12%或13%與4.5%～6%的串聯電抗器混合裝設。

2電容器裝置接入處的背景諧波為3次、5次

   1）3次諧波含量很小， 5次諧波含量較大（包括已經超過或接近國標限值），選擇4.5%～6%的串聯電抗器，忌用0.1%～1%的串聯電抗器。

   2）3次諧波含量略大， 5次諧波含量較小，選擇0.1%～1%的串聯電抗器，但應驗算電容器裝置投入后3次諧波放大是否超過或接近國標限值，并且有一定的裕度。

   3）3次諧波含量較大，已經超過或接近國標限值，選擇12%或12%與4.5%～6%的串聯電抗 器混合裝設。

3電容器裝置接入處的背景諧波為5次及以上

   1）5次諧波含量較小，應選擇4.5%～6%的串聯電抗器。

   2）5次諧波含量較大，應選擇4.5%的串聯電抗器。

4對于采用0.1%～1%的串聯電抗器，要防止對5次、7次諧波的嚴重放大或諧振；對于采用4.5%～6%的串聯電抗器，要防止對3次諧波的嚴重放大或諧振。
