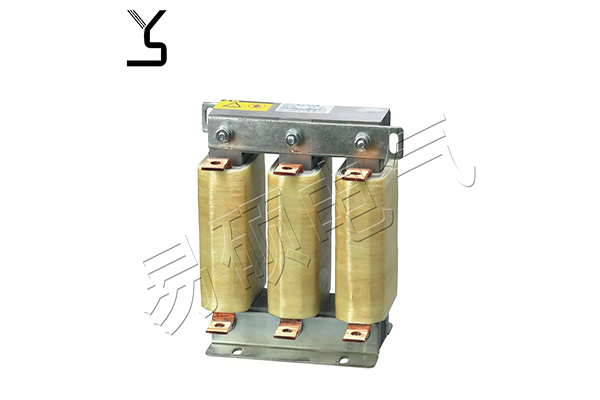

電氣回路的主要組成部分有電阻、電容和電感。電感具有抑制電流變化的作用，并能使交流電移相，把具有電感作用的繞線式的靜止感應裝置稱為電抗器。

電力系統中所采取的電抗器，常見的有串聯電抗器和并聯電抗器。串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波。

一般接在超高壓輸電線的末端和地之間，起到無功補償作用，一般并聯鏈接在電網中，如果是鐵芯式電抗器，由于分段鐵芯餅之間存在著交變磁場的吸引力，因此噪音比一般的同容量變壓器高出10dB左右。

并聯電抗器是指并聯連接在電力系統上的電抗器，它主要用來補償電容電流，抑制輕載時端電壓的升高。通常中小容量的并聯電抗器采用鐵心式結構，而大容量的并聯電抗器較多地采用空心式結構。

消弧線圈是用來補償中性點絕緣系統發生對地故障時產生的容性電流的單相電杭器。它在三相系統中接在電力變壓器或接地變壓器的中性點與大地之間，其電感可以是分級可變的。

消弧線圈的磁路一般采用帶多個氣隙的鐵心。在系統發生對地故障時，它的線圈中流過的補償電流不大，因而磁路一般不會飽和，電感參數保持線性。由于采用鐵心式結構，其體積也可做得較小。

在中性點絕緣系統中發生單相接地故障時，經過故障點流過不大的容性電流，系統的三相電壓仍維持其對稱性，不影響對用戶的繼續供電，因此在運行中允許帶故障運行一段時間，以便運行人員查明并處理故津，從而提高了供電的可靠性。

若系統較小，線路不長，則線路對地電容電流小，流經故障點的電流也小，由暫時性故障產生的接地電弧在故障過后可以自動熄滅，系統很快恢復正常。隨著系統的發展和電壓等級的提高，單相接地故障電流將會增加，例如35kV線路總長度為100km時，電容電流約為10A，這時電弧已難以自動熄滅，然而這個電流又不致于大到形成穩定電弧的程度，因此出現電弧時燃時滅的不穩定狀態。這種間歇性的電弧會導致系統中弧光接地過電壓。據國外實測，弧光接地過電壓一般不超過額定相電壓的3倍，個別可達到5倍，這種過電壓持續時間可能較長，若不采取措施，可能危及設備絕緣，引起相間短路。目前普遍采用中性點經消弧線圈接地方式，這是消除弧光接地過電壓有效的措施。
