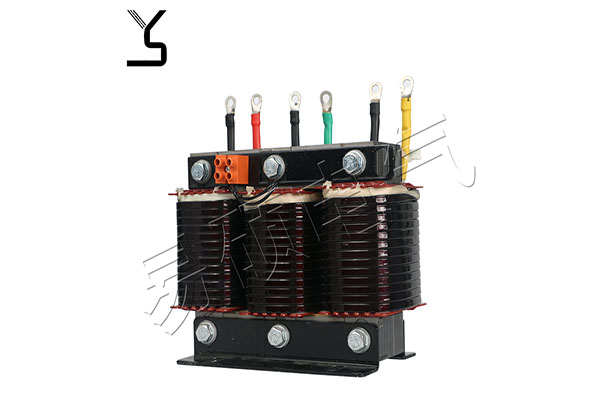

低壓電力電容器補償柜由柜殼、母線、斷路器、隔離開關、繼電保護器、接觸器、避雷器、電容電抗器、功率因數自動補償控制裝置、盤柜儀表等組成。

低壓電力電容器補償柜的功能是提高負載功率因數，降低無功功率，提高供電設備的效率。通過對功率因數表的讀數，可以判斷電容柜的正常運行。如果功率因數計讀數約為0.9，則則達成正常范圍內。

低壓電力電容補償柜的工作原理及過程

（1）合上隔離開關和斷路器，無功補償控制器根據進線柜的系統電壓與電流的相位差輸出控制信號，控制交流接觸器的狀態，從而決定電力電容器是否繼續工作。

（2）熔斷器開關把負荷開關和熔斷器短路的保護功能一體化，結構緊湊智能化。在使用過程中安全穩定，把配電系統與電機回路中的使用狀態作為電源開關和應急開關，在配電系統中出現短路時電流突然增大，熔斷器開關可作為短路保護器立即執行，熔斷器開關的手柄設置為旋轉操作，非常適用于抽屜式電容補償柜中使用。

（3）在過電壓和大氣操作過壓損壞的電氣設備中，避雷器可作為交流電力系統的保護絕緣器，減少過電壓的沖擊所造成的損耗，適合于頻率為50Hz或60Hz的低壓電力電容器補償柜的場合。當安裝避雷器時，需求先固定到托架上，下接地端子直接接地，然后固定于引線端子上方。
