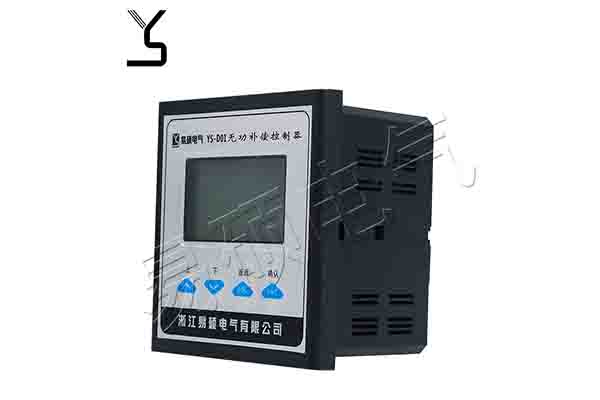

今天小易來給大家介紹一下我們公司生產的無功補償控制器的特征，參數及接線說明，希望能給大家的選型與使用提供參考。

無功補償控制器是依據 B/T9663-2013標準而設計開發的,具有無功補償、數據采集、通訊、電網參數分析與保護等功能，通過對電網數據的分析與處理來控制智能電容器的自動投切，以提高功率因數，提高電力變壓器的利用率，降低線損，改善電網質量，適用于交流50Hz，0.4kV低壓配電系統的監測及無功補償控制。

低壓無功補償控制器通過RS485接口方式與智能電容器組網聯機，簡化了接線，便于用戶簡單快速安裝產品；在外觀與結構設計上，外形美觀，使用便捷，安裝方便,生產簡化。

產品功能

1、人機對話

2、數據采集

3、通訊組網

4、控制投切

5、保護功能

6、參數設置

7、軟件升機

8、配置GSM信息報警器,實現功率因數過低短信報警功能.

產品特點

1、在線升級:支持RS485口通訊升級。

2、智能組網:支持最大48臺智能電容器組網,自動修改地址號沖突和新設備加入與退出。

3、自動無功投切:支持電容器的智能投切,實現最佳補償效果

4、投切指示:顯示所有組網智能電容器的投切狀態。

5、參數保護:設置過壓、欠壓、過諧波、過溫、過載保護.

技術參數

顯示:分辦率128x64,顯示12點陣漢字

輸入測:Rj45方式接入智能電容器網絡

源:工作范圍 AC380V±30%;功耗≤2W

工作條件:-10-55 'C   相對濕度≤93%

         無腐蝕氣體場所  海拔≤2000m

隔離耐壓:電源>2500V

絕線電阻:≥2MΩ

尺寸:面框尺寸   120mm· 120mm

     開孔尺寸   113mmx113mm

接線說明

控制器安裝時,對照后面板電氣原理圖進行接線,具有接線方式: Ua, Ub, Uc分別接A, B, C三相電壓,Un接零線;la+、la-、1b+、Ib-、1c+、IC-分別接A, B, C,三相電流； A, B為備用485通信接口；RJ45接口A和L分別為控制器與電容器和控制器與指示器的通信接口；

說明:

1、智能無功補償控制器的工作電源UA UC端子,工作電源380VAC。

2、RJ45-A網絡口接組網的智能電容器。

3、RJ45-L網絡口接電容器狀態顯示儀。

4、RS485A/RS485B端子與配變監測終端通訊,上傳智能無功補償控制器數據。

5、Ua, Ub, Uc, Un分別接A、B、C三相電壓，Un接零線，3*220/380VAC。

浙江易碩電氣有限公司（無功補償裝置生產專家）銷售熱線：18757773332   QQ：1919347777

（ 以上內容僅供參考，浙江易碩電氣有限公司有最終解釋權）
